1.一種用于O2O健康管理的可移動健康小屋，包括小屋本體，以 及設置在所述小屋本體內的小屋處理系統和與其連接的健康檢測裝置，其特征在于，所述健康檢測裝置包括與所述小屋處理系統連接的血常規檢測模塊和尿常規檢測模塊；

　　所述用于O2O健康管理的可移動健康小屋還包括：

　　身份識別裝置，與所述小屋處理系統連接，用于錄入和識別用戶的身份；

　　支付裝置，與所述小屋處理系統連接，用于根據檢測項目提供相應的支 付功能。

　　2.如權利要求1所述的用于O2O健康管理的可移動健康小屋，其 特征在于，所述身份識別裝置包括身份證識別子模塊和指紋識別子模塊，其中：

　　所述身份證識別子模塊，用于讀取用戶的身份信息以建立電子健康檔案， 以及在使用時識別所述用戶的身份信息；

　　所述指紋識別子模塊，用于錄入用戶的指紋信息，并在使用時識別匹配 所述用戶的指紋信息。

　　3.如權利要求1所述的用于O2O健康管理的可移動健康小屋，其 特征在于，所述小屋處理系統包括：

　　通訊模塊，用于接收所述健康檢測裝置采集的用戶的檢測數據，并將所 述檢測數據傳輸至遠程服務中心，供遠程服務中心將檢測數據存儲至對應的 電子健康檔案中；

　　健康建議提示模塊，用于顯示根據用戶的檢測數據生成的健康建議，以 向用戶進行提示；

　　服務關聯模塊，用于根據用戶的檢測項目和檢測數據關聯相應的線下服 務，并顯示關聯的所述線下服務的項目；

　　交互模塊，用于根據用戶的選擇提供交互界面，供用戶與遠程服務中心 的醫生進行語音和/或視頻交互。

　　體質測評模塊，用于提供中醫體質辨識的測評界面，并顯示根據用戶的 測評結果生成的相應的中醫養生指導；

　　滿意度調查模塊，用于提供評分界面供用戶評分，以獲取客戶滿意度。

　　4.如權利要求1所述的用于O2O健康管理的可移動健康小屋，其 特征在于，所述用于O2O健康管理的可移動健康小屋還包括設置在所述 小屋本體內用于用戶采集尿液的取尿間。

　　5.如權利要求1所述的用于O2O健康管理的可移動健康小屋，其 特征在于，所述用于O2O健康管理的可移動健康小屋還包括設置在小屋 本體外的健康門，所述身份識別裝置設置在所述健康門的外側。

　　6.如權利要求1所述的用于O2O健康管理的可移動健康小屋，其 特征在于，所述用于O2O健康管理的可移動健康小屋還包括設置在小屋 本體內和/或小屋本體外側用于監控健康小屋的監控裝置。

　　7.如權利要求1所述的用于O2O健康管理的可移動健康小屋，其 特征在于，所述用于O2O健康管理的可移動健康小屋還包括設置在所述 小屋本體底部用于移動所述健康小屋的移動裝置，以及用于鎖緊所述移動裝 置的鎖緊裝置。

　　8.如權利要求1所述的用于O2O健康管理的可移動健康小屋，其 特征在于，所述用于O2O健康管理的可移動健康小屋還包括設置在所述 小屋本體內的播放裝置，該播放裝置用于播放操作所述檢測設備的操作示范 音/視頻。

　　9.如權利要求1所述的用于O2O健康管理的可移動健康小屋，其 特征在于，所述用于O2O健康管理的可移動健康小屋還包括設置在所述 小屋本體內用于提供應急外用藥的藥品取用裝置。

　　10.如權利要求1至9中任一項所述的用于O2O健康管理的可移動社區 服務小屋，其特征在于，所述健康檢測裝置包括血壓計、心電儀、血糖儀、 體溫計、血氧儀、身高體重秤、人體成分儀、肺功能測量儀、動脈硬化分析 儀、體脂測試儀以及骨密度分析儀。

　　說明書

　　用于O2O健康管理的可移動健康小屋

　　技術領域

　　本發明涉及醫療衛生領域，尤其涉及一種用于O2O健康管理的可移動社 區服務小屋。

　　背景技術

　　為實現“小病進社區，大病進醫院，康復在社區”的目標，提高社區高 血壓、糖尿病等慢性病的早期發現和治療水平，各級政府都在積極推進社區 居民自助健康小屋建設工作。通過“健康小屋”，能夠為社區居民提供基本的 健康體征信息監測以及健康指導服務。但目前市場上的“健康小屋”僅僅停 留在對居民基本體征信息的檢測，在居民出現小病小災時，不能及時針對居 民身體情況給出建議，另外，由于提供的服務有限，不支持在線支付，導致 居民體驗不到高級檢測和體驗項目，也不能將線上和線下健康服務有機結合 起來，沒有充分發揮健康小屋的健康指導功能。

　　發明內容

　　本發明的主要目的在于將線上和線下健康服務進行有機結合，充分發揮 健康小屋的健康指導功能。

　　為實現上述目的，本發明提供一種用于O2O健康管理的可移動社區服務 小屋，包括小屋本體，以及設置在所述小屋本體內的小屋處理系統和與其連 接的健康檢測裝置，

　　所述健康檢測裝置包括與所述小屋處理系統連接的血常規檢測模塊和尿 常規檢測模塊；

　　所述用于O2O健康管理的可移動健康小屋還包括：

　　身份識別裝置，與所述小屋處理系統連接，用于錄入和識別用戶的身份；

　　支付裝置，與所述小屋處理系統連接，用于根據檢測項目提供相應的支 付功能。

　　優選地，所述身份識別裝置包括身份證識別子模塊和指紋識別子模塊， 其中：

　　所述身份證識別子模塊，用于讀取用戶的身份信息以建立電子健康檔案， 以及在使用時識別所述用戶的身份信息；

　　所述指紋識別子模塊，用于錄入用戶的指紋信息，并在使用時識別匹配 所述用戶的指紋信息。

　　優選地，所述小屋處理系統包括：

　　通訊模塊，用于接收所述健康檢測裝置采集的用戶的檢測數據，并將所 述檢測數據傳輸至遠程服務中心，供遠程服務中心將檢測數據存儲至對應的 電子健康檔案中；

　　健康建議提示模塊，用于顯示根據用戶的檢測數據生成的健康建議，以 向用戶進行提示；

　　服務關聯模塊，用于根據用戶的檢測項目和檢測數據關聯相應的線下服 務，并顯示關聯的所述線下服務的項目；

　　交互模塊，用于根據用戶的選擇提供交互界面，供用戶與遠程服務中心 的醫生進行語音和/或視頻交互。

　　體質測評模塊，用于提供中醫體質辨識的測評界面，并顯示根據用戶的 測評結果生成的相應的中醫養生指導；

　　滿意度調查模塊，用于提供評分界面供用戶評分，以獲取客戶滿意度。

　　優選地，所述用于O2O健康管理的可移動健康小屋還包括設置在所 述小屋本體內用于用戶采集尿液的取尿間。

　　優選地，所述用于O2O健康管理的可移動健康小屋還包括設置在小 屋本體外的健康門，所述身份識別裝置設置在所述健康門的外側。

　　優選地，所述用于O2O健康管理的可移動健康小屋還包括設置在小 屋本體內和/或小屋本體外側用于監控健康小屋的監控裝置。

　　優選地，所述用于O2O健康管理的可移動健康小屋還包括設置在所 述小屋本體底部用于移動所述健康小屋的移動裝置，以及用于鎖緊所述移動 裝置的鎖緊裝置。

　　優選地，所述用于O2O健康管理的可移動健康小屋還包括設置在所 述小屋本體內的播放裝置，該播放裝置用于播放操作所述檢測設備的操作示 范音/視頻。

　　優選地，所述用于O2O健康管理的可移動健康小屋還包括設置在所 述小屋本體內用于提供應急外用藥的藥品取用裝置。

　　優選地，所述健康檢測裝置包括血壓計、心電儀、血糖儀、體溫計、血 氧儀、身高體重秤、人體成分儀、肺功能測量儀、動脈硬化分析儀、體脂測 試儀以及骨密度分析儀。

　　本發明的可移動健康小屋，在小屋本體內的小屋處理系統和與其連 接的健康檢測裝置，除了常用的檢測裝置外還設置有血常規檢測模塊和尿常 規檢測模塊；該可移動健康小屋還包括身份識別裝置和支付裝置，實現 在進入可移動健康小屋前對用戶進行身份認證，以及根據用戶選擇的檢 測項目為其提供在線支付服務，在保證可移動健康小屋的使用安全的同 時，能夠?qū)⒕�上和線下健康服務進行有機結合，從而充分發揮了健康小屋的 健康指導功能。

　　附圖說明

　　圖1為本發明用于O2O健康管理的可移動健康小屋第一實施例的結 構示意圖；

　　圖2為圖1中身份識別裝置的結構示意圖；

　　圖3為圖1中小屋處理系統的結構示意圖。

　　本發明目的的實現、功能特點及優點將結合實施例，參照附圖做進一步 說明。

　　具體實施方式

　　應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限 定本發明。

　　本發明提供一種用于O2O健康管理的可移動健康小屋。

　　參照圖1，圖1為本發明用于O2O健康管理的可移動健康小屋第一 實施例的結構示意圖。

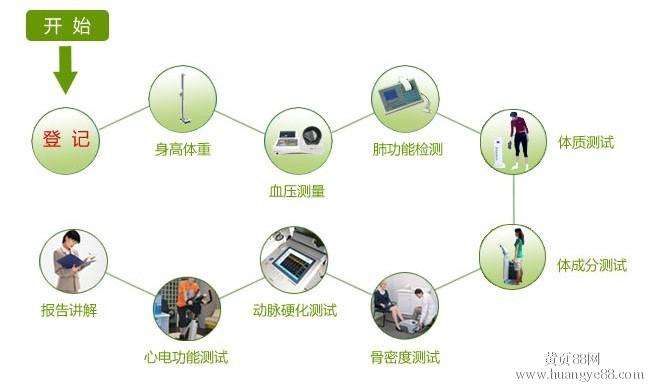

　　在一實施例中，用于O2O健康管理的可移動健康小屋包括小屋本體， 以及設置在小屋本體內的小屋處理系統10和與其連接的健康檢測裝置20，其 中，健康檢測裝置20包括各種用于測量用戶體征數據的檢測設備，本實施例 中，健康檢測裝置20除了包括如血壓計、心電儀、血糖儀、體溫計、血氧儀、 身高體重秤、人體成分儀、肺功能測量儀、動脈硬化分析儀、體脂測試儀以 及骨密度分析儀等常用的檢測設備之外，還包括血常規檢測模塊201和尿常 規檢測模塊202。用戶可通過扎手指的方式采集血樣，即時通過血常規檢測模 塊201進行血常規檢測；尿常規檢測可以是居民自備提前采好的尿樣，通過 尿常規檢測模塊202進行檢測，也可以在該健康小屋中完成尿樣的采集。

　　此外，本實施例中，用于O2O健康管理的可移動健康小屋還包括：

　　身份識別裝置30，與小屋處理系統20連接，用于錄入和識別用戶的身份。 用戶在初次進入該健康小屋時，可通過身份識別裝置30錄入用戶的身份 信息，以便于根據錄入的身份信息建立該用戶對應的電子健康檔案；在用戶 后續進入健康小屋時，可通過身份識別裝置30進行身份識別，即只有通 過身份認證才能進入健康小屋使用檢測設備。

　　支付裝置40，與小屋處理系統20連接，用于根據檢測項目提供相應的支 付功能。根據用戶的檢測項目，如用戶所選擇的是需付費的檢測項目，則社 區服務小屋可提供在線支付服務供用戶進行在線支付，具體地，該在線支付 裝置40可以支持刷卡的方式支付，也可支持現金支付，例如可以將支付裝置 40設置為支持銀聯卡和/或社保卡的刷卡機，也可將其設置為現金投幣設備； 當然，還可以支持第三方支付，如支付寶或其他網上銀行的支付平臺。根據 檢測項目提供相應的在線支付服務，用戶能夠及時支付，從而及時體驗檢測 項目。

　　本實施例的可移動健康小屋，在小屋本體內的小屋處理系統10和與 其連接的健康檢測裝置20，除了常用的檢測裝置外還設置有血常規檢測模塊 201和尿常規檢測模塊202；該可移動健康小屋還包括身份識別裝置30 和支付裝置40，實現在進入可移動健康小屋前對用戶進行身份認證，以 及根據用戶選擇的檢測項目為其提供在線支付服務，在保證可移動社區服務 小屋的使用安全的同時，能夠?qū)⒕�上和線下健康服務進行有機結合，從而充 分發揮了健康小屋的健康指導功能。

　　參照圖2，圖2為圖1中身份識別裝置的結構示意圖。

　　在上述實施例中，身份識別裝置30具體包括身份證識別子模塊301和指紋 識別子模塊302，其中：

　　身份證識別子模塊301，用于讀取用戶的身份信息以建立電子健康檔案， 以及在使用時識別用戶的身份信息。在用戶首次使用健康小屋時，通過 身份證識別子模塊301可從用戶的二代身份證中獲取姓名、出生日期以及住 址等信息，以根據身份信息建立該用戶的電子健康檔案；另外，錄入用戶的 身份信息并保存，用戶還可選擇性地輸入個人基本信息、個人和家庭病史、 聯系方式等，這些信息均可作為該用戶的身份識別標識，相當于用戶已在社 區服務小屋注冊。在該用戶后續使用健康小屋時，身份證識別子模塊301 可采集身份證中的身份信息，識別當前用戶的身份信息與保存的身份信息是 否一致，只有一致時，用戶才可以進入健康小屋中進行體征檢測。

　　指紋識別子模塊302，用于錄入用戶的指紋信息，并在使用時識別匹配用 戶的指紋信息。在用戶首先使用健康小屋時，可通過錄入指紋信息的方 式進行注冊，在用戶后續進入健康小屋時可通過指紋識別子模塊302識 別指紋信息是否與注冊的指紋信息相匹配，匹配后用戶可進入健康小屋 中進行體征檢測；設置指紋識別子模塊302，還可以避免身份證的身份信息與 指紋信息不一致的問題，這就需要將用戶的指紋信息與身份信息相關聯，用 戶進入健康小屋時只需采集指紋信息進行匹配，匹配后即可進入社區服 務小屋中進行體征檢測。

　　參照圖3，圖3為圖1中小屋處理系統的結構示意圖。

　　小屋處理系統10包括通訊模塊101、健康建議提示模塊102、服務關聯 模塊103、交互模塊104、體質測評模塊105和滿意度調查模塊106，其中：

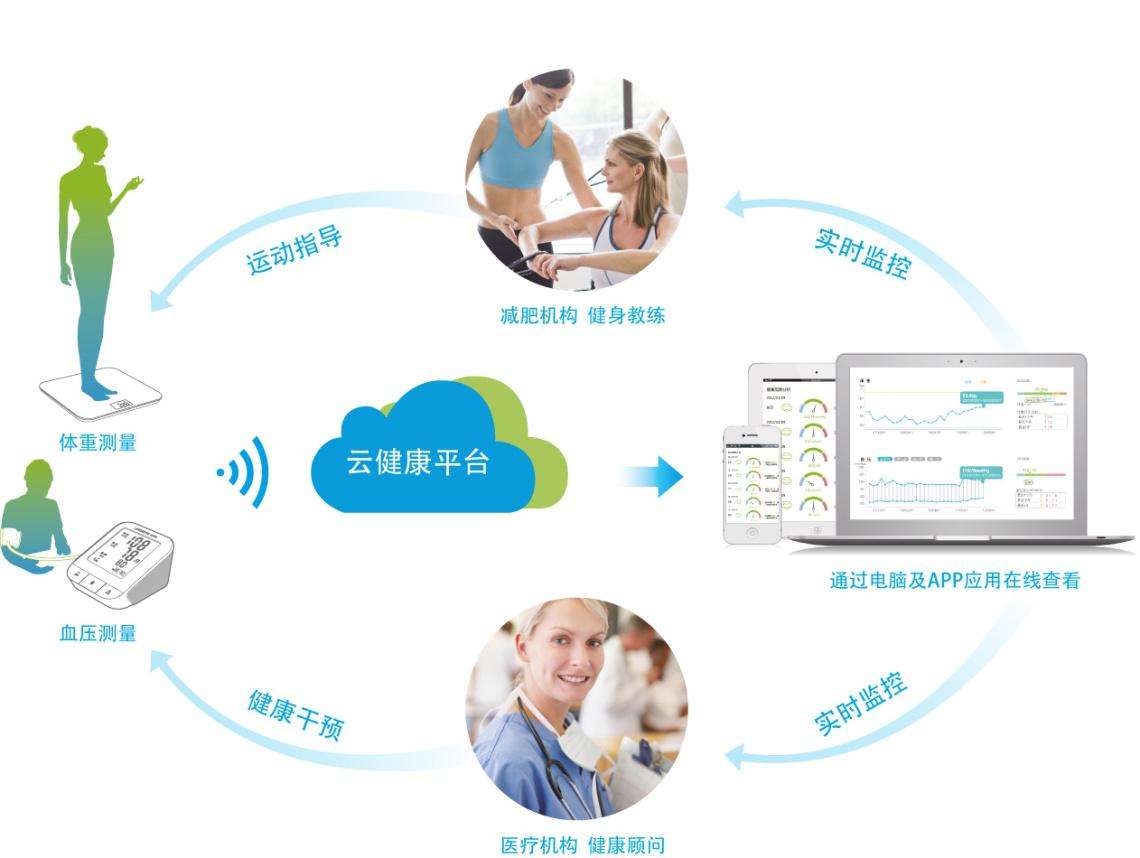

　　通訊模塊101，用于接收健康檢測裝置采集的用戶的檢測數據，并將檢測 數據傳輸至遠程服務中心，供遠程服務中心將檢測數據存儲至對應的電子健 康檔案中。當用戶使用檢測設備采集到檢測數據后，可以通過通訊模塊101 將檢測數據傳輸至遠程服務中心，遠程服務中心會將接收到的檢測數據存儲 至當前用戶的電子健康檔案中，方便終端醫生根據該檢測數據為用戶進行相 應的健康服務；當遠程服務中心的醫生根據該用戶的檢測數據生成健康報告 及健康建議后，也可通過通訊模塊101接收健康報告及健康建議后，為用戶 提供健康服務。

　　健康建議提示模塊102，用于顯示根據用戶的檢測數據生成的健康建議， 以向用戶進行提示。在接收到用戶上傳的檢測數據后，健康建議提示模塊102 根據該檢測數據在預置的健康數據庫中進行匹配，根據匹配結果生成相應的 健康建議，例如進行飲食、運動配合，或者去醫院看醫生；通過顯示屏顯示 健康建議以向用戶進行提示，用戶可根據自身需求采納相應的意見。

　　服務關聯模塊103，用于根據用戶的檢測項目和檢測數據關聯相應的線下 服務，并顯示關聯的線下服務的項目。在接收到用戶上傳的檢測數據后，根 據用戶的檢測項目和檢測數據，為其關聯適合的線下服務，并通過顯示屏顯 示關聯的線下服務的項目，供用戶根據自身實際情況選擇相應的線下服務。

　　交互模塊104，用于根據用戶的選擇提供交互界面，供用戶與遠程服務中 心的醫生進行語音和/或視頻交互。在健康建議提示模塊102向用戶顯示健康 建議后，用戶可與遠程服務中心的醫生進行交互，交互模塊104會向用戶提 供交互界面，用戶可選擇語音通話或視頻對話等方式與醫生交互。

　　體質測評模塊105，用于提供中醫體質辨識的測評界面，并顯示根據用戶 的測評結果生成的相應的中醫養生指導。通過該體質測評模塊105，設計可量 化的中醫體質辨識問題庫，為用戶提供免費的測評體驗，提供中醫體質辨識 的測評界面供用戶進行自測，根據測評結果生成相應的中醫養生指導，并向 用戶推送相應的線下服務，必要時用戶可隨時聯系線上中醫師進行咨詢。

　　滿意度調查模塊106，用于提供評分界面供用戶評分，以獲取客戶滿意度。 為了獲取用戶對健康小屋的使用體驗滿意度，設置滿意度調查模塊106， 可在用戶完成體征檢測后提供評分界面，供用戶根據自己的體驗感受進行評 分，從而可獲取客戶滿意度。

　　在上述實施例中，用于O2O健康管理的可移動健康小屋還包括設置 在小屋本體內用于用戶采集尿液的取尿間，該取尿間可設置為封閉空間，當 用戶進行尿常規檢測時，可以在該取尿間中采集尿樣。這樣，即使用戶沒有 自帶尿樣也可以在健康小屋中完成尿常規檢測，方便了用戶的檢測。

　　在上述實施例中，用于O2O健康管理的可移動健康小屋還包括設置 在小屋本體外的健康門，本實施例中，還可將身份識別裝置30設置在健康門 的外側，與健康門進行通信，在用戶需要進入健康小屋時，通過身份證 或指紋進行身份識別，當用戶通過身份認證后，身份識別裝置30向健康門發 送確認信息，健康門自動開啟，用戶才可進入健康小屋，如身份認證失 敗，則健康門不會開啟，用戶無法進入健康小屋，從而為健康小屋 的管理提供了方便，并且保證了健康小屋的使用安全。

　　在上述實施例中，用于O2O健康管理的可移動健康小屋還包括監控 裝置，該監控裝置可以設置在小屋本體內，用于監控在小屋本體內的用戶的 檢測情況以及屋本體內的安全狀況，監控裝置還可以設置在小屋本體外側， 可以監控位于小屋本體外側周圍的安全狀況，從而進一步保證了社區服務小 屋的使用安全。

　　在上述實施例中，用于O2O健康管理的可移動健康小屋還包括設置 在小屋本體底部用于移動健康小屋的移動裝置，以及用于鎖緊該移動裝置的 鎖緊裝置。移動裝置可以為固定安裝在小屋本體底部的可轉向的滑輪結構， 通過該移動裝置可實現健康小屋的可移動性；鎖緊裝置可以為機械鎖， 當將健康小屋固定在某場合時，可通過鎖緊裝置鎖緊移動裝置，從而可 防止健康小屋被隨意移動，而當需要移動健康小屋時，解開鎖緊裝 置，便可通過移動裝置移動健康小屋。

　　在上述實施例中，用于O2O健康管理的可移動健康小屋還包括設置 在小屋本體內的播放裝置，該播放裝置可以為揚聲器或固定在小屋本體內的 側壁上的顯示設備，在用戶進入健康小屋后，在進行體征檢測前可啟動 播放裝置，播放操作檢測設備的操作示范音頻或視頻，從而指導用戶正確使 用檢測設備，并通過檢測設備得到準確的檢測數據。

　　在上述實施例中，用于O2O健康管理的可移動健康小屋還包括設置 在小屋本體內用于提供應急外用藥的藥品取用裝置，該藥品取用裝置可以為 藥品箱或藥品柜，免費向用戶提供常用外用藥以及進行體征檢測所必需的醫 用品，例如消炎藥、消毒水、創可貼、棉球和/或棉簽，以及紗布等，用戶可 通過藥品取用裝置提供的應急外用藥，進行體征檢測或簡單的傷口處理。

　　以上僅為本發明的優選實施例，并非因此限制本發明的專利范圍，凡是 利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間 接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
